一、網架結構是什么？

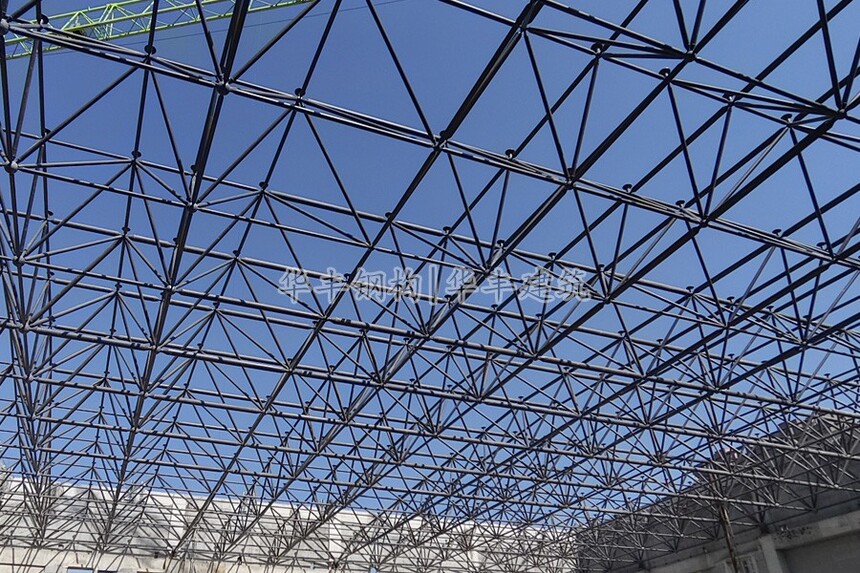

網架結構是由許多桿件按照一定規律布置，通過節點連接成的網格狀結構體系，具有空間受力的性能，是超靜定的空間鉸接桿結構體系。

網架結構一般由三種基本單元組成，即平面桁架，（b）四角錐體，（c）三角錐體（如圖一），利用這幾種基本單元構成三大類多種不同的網架結構方案。

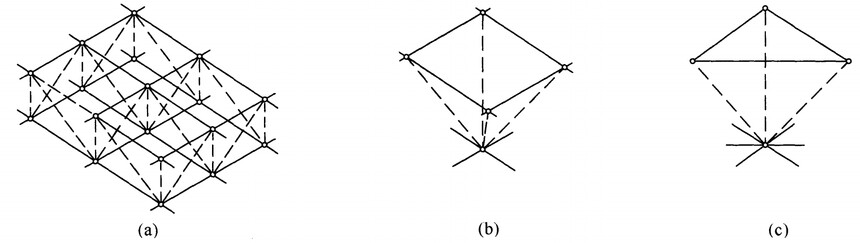

圖一：網架結構基本單元示意圖

二、網架結構類型及特點

（1）由平面桁架組成

①兩向正交正放網架：圖形與節點連接簡單，兩個平面內所有弦桿長度相同并以 90°相交，網格空間無斜桿阻擋，便于布置穿屋面的管道，空間效果好，但抗扭剛度差，周邊適合設水平支撐。

②兩向正交斜放網架：網格斜放，與周邊以45°相交，兩個方向跨度可不同，剛度隨其跨度而變，較短跨的桁架可視為長跨的支點。

③三向網架：所有弦桿均依60°相交形成等邊三角形，剛度較強，適用于多邊形、圓形的平面，但交匯于一個節點的桿件太多，節點構造較復雜。

（2）由四角錐體組成

①正放四角錐網架：四角錐底邊與邊界垂直或平行，上弦與下弦的網格錯開半格，除上下弦桿長相等外，當腹桿與弦桿平面夾角為45°時，則所有桿件均等長，適用于接近方形的中等跨度網架，宜采用周邊支撐。

②正放抽空四角錐網架：正放四角錐交替地抽去內部的一些四角錐單元．形成下弦較大的網格，減輕了重量。由于周邊網格不宜抽桿，兩個方向網格數宜取奇數。

③棋盤形四角錐網架：上弦正放，下弦斜放，上下兩個平面以 45°斜交，上弦短桿受壓，下弦長桿受拉，適用于小跨度周邊支承情況。

④斜放四角錐網架：由倒置斜放的四角錐體連接組成，上、下弦的水平投影軸線互成 45°交角，下弦桿與邊界垂直或平行，在節點交匯的桿件較少，節點構造相對簡單，適用于中小跨度周邊支承，或周邊支承與點支承相結合的矩形平面。

（3）由三角錐體組成

①三角錐網架：上、下弦網格均為三角形，上弦的三角網格與下弦的網格錯開，適用于平面為多邊形的大中跨度建筑。

②抽空三角錐網架：在三角錐網架內部交替地抽去一些三角錐單元，上弦形成三角形網格，下弦形成六角形網格，空間美觀、輕巧，適用于平面為多邊形的中小跨度建筑。

網架結構用鋼量省、剛度大、抗震性能好、施工安裝方便、產品可標準化生產，適用于各種建筑平面，常用的平面形式有方形、矩形、多邊形、圓形，也可采用不規則的建筑平面。
