在鋼結構工程中，H型鋼柱與箱型截面柱作為關鍵承重構件，其拼接工藝直接關系到整體結構的穩定性、安全性及施工效率。這兩種不同類型的鋼柱，在拼接過程中各自需遵循著對應的工藝要求和規范，以確保鋼結構施工的順利進行和*終質量。下面，跟隨小編一起了解它們是如何拼接的？

柱與柱的拼接連接節點，理想的情況應是設置在內力較小的位置。但是，在現場從施工的難易和提高安裝效率方面考慮，通�？蚣苤�的拼接連接接頭宜設置在框架梁上方1.3m附近。為了便于制造和安裝，減少柱的拼接連接節點數量，一般情況下，柱的安裝單元以三層為一根。特大或特重的柱，其安裝單元應根據起重、運輸、吊裝等機械設備的能力來確定。

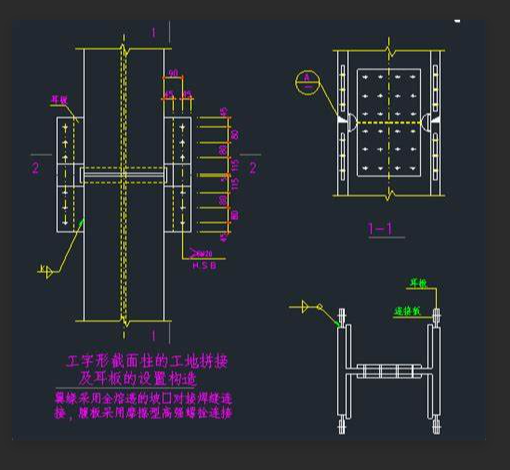

H型鋼柱翼緣板的拼接主要采用高強度螺栓+拼接板的雙剪拼接、單剪拼接，或翼緣板直接采用完全焊透的坡口對接焊縫連接；腹板的拼接主要采用高強度螺栓+拼接板的雙剪拼接。翼緣板拼接則采用完全焊透的坡口對接焊縫連接，腹板的拼接主要采用高強度螺栓+拼接板的雙剪拼接。其他形式下的各種拼接組合也會用到，計算時應該根據實際的拼接方式加以驗算。

箱型截面柱的拼接連接節點，采用完全焊透的坡口對接焊縫連接時，為保證上、下柱拼接連接焊縫根部的間隙，可根據具體情況，選用以下的方法：

①利用柱腹板的拼接連接板支承上柱。②利用上、下柱腹板（端面經加工）的斷面緊密接觸。③在工廠預先按要求于拼接處設置連接襯板，并將經加工的端面緊密接觸。④采用上述方法的組合。

為確保柱的拼接連接節點的安裝質量和架設的安全，在柱的拼接處須適當設置安裝耳板作為臨時固定。此時安裝耳板的長度、寬度和厚度及其連接焊縫、臨時固定的螺栓數目，應根據柱子安裝單元的自重和安裝時可能出現的*大陣風以及其他施工荷載來確定。

安裝耳板的厚度不應小于 10mm；安裝耳板與柱的連接，當采用雙面角焊縫時，其焊腳尺寸不宜小于8mm；連接螺栓數目上柱和下柱各為3個，直徑不應小于20mm；安裝耳板的長度和寬度可根據連接螺栓設置的構造要求和焊接操作的極限尺寸來確定。
